Epson EMP6110(3500流明) BENQ 捷達數位投影機

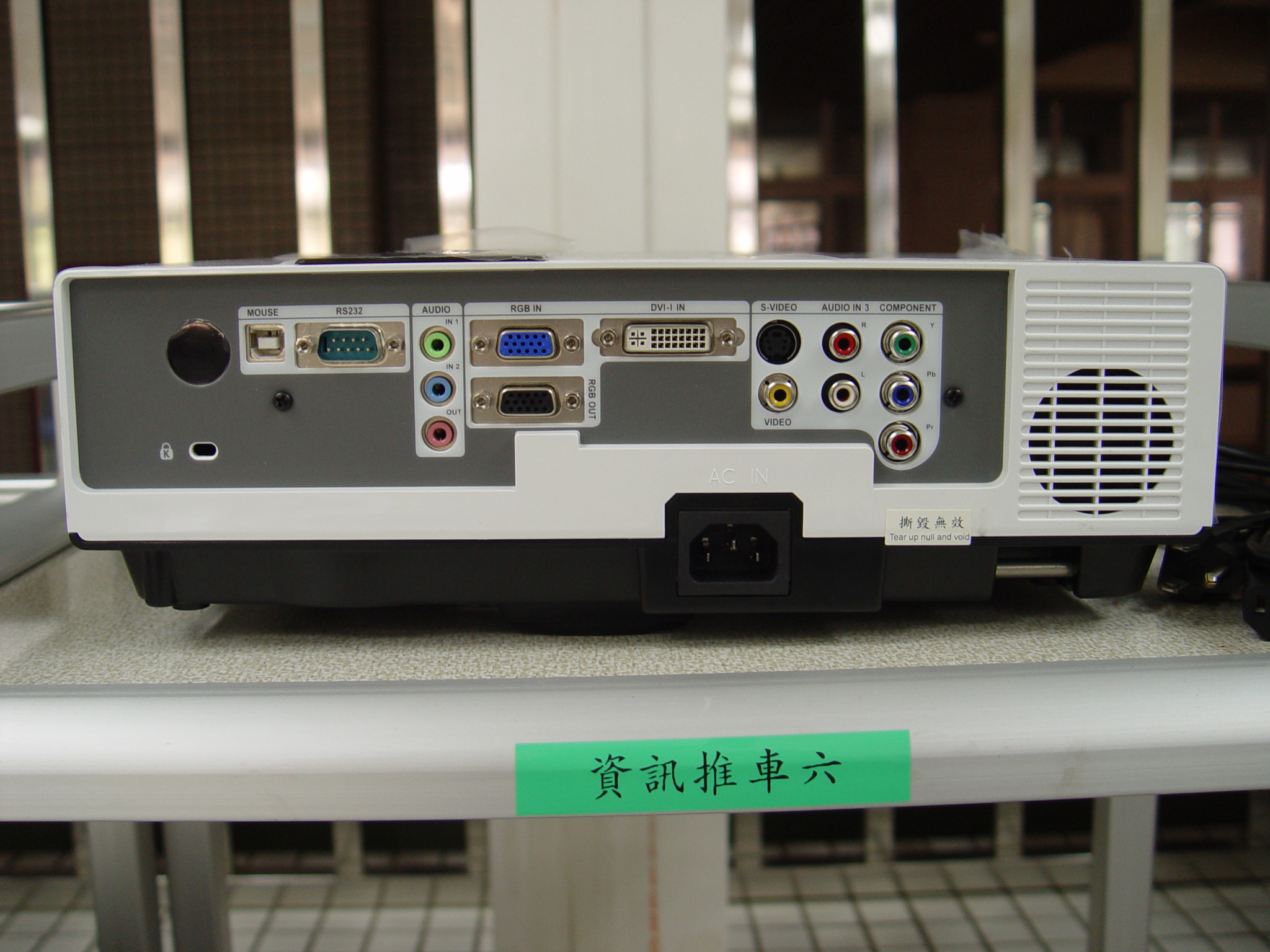

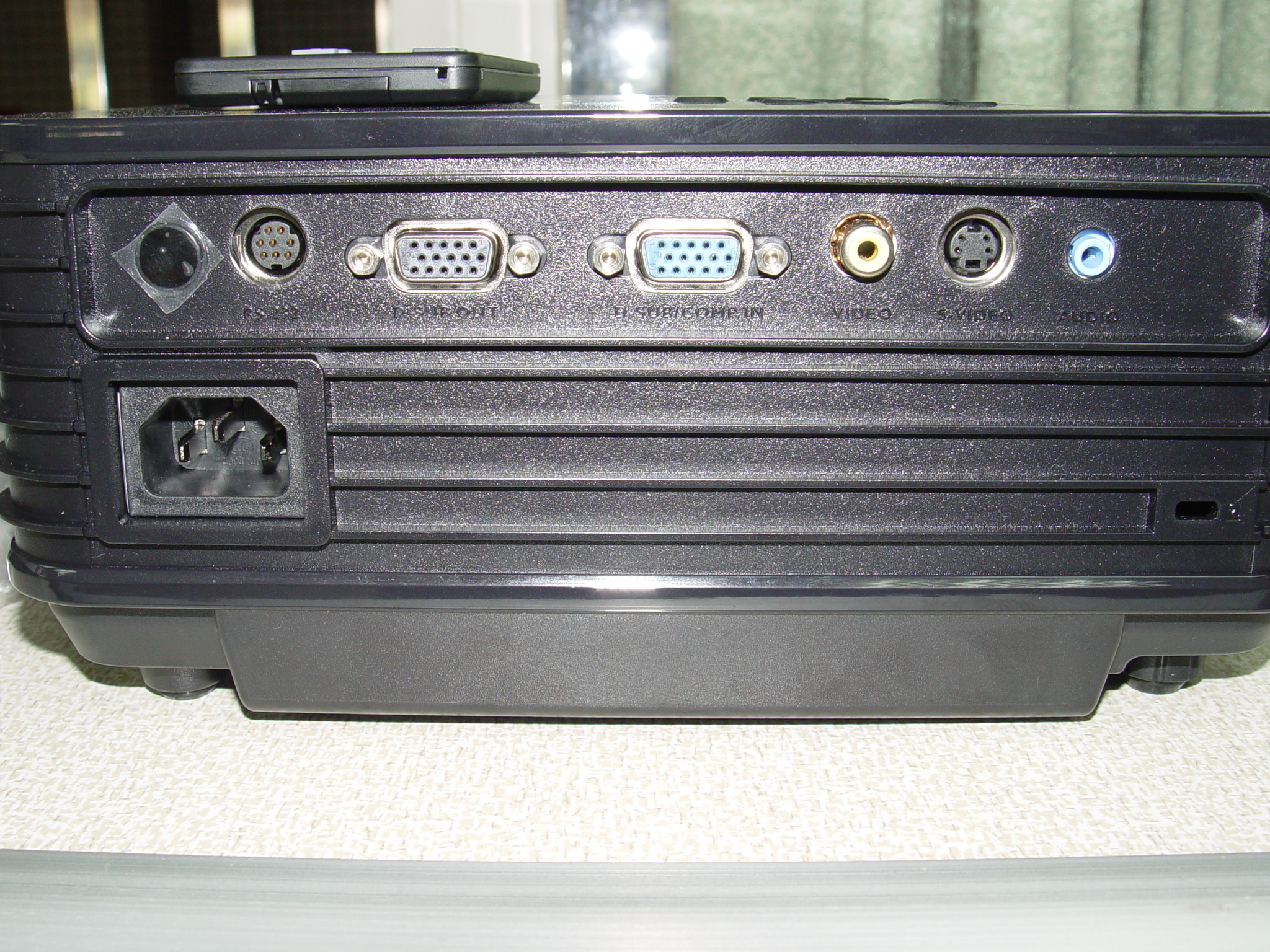

一、Epson單槍投影機背面 一、BENQ 單槍投影機背面 一、捷達數位投影機機背面

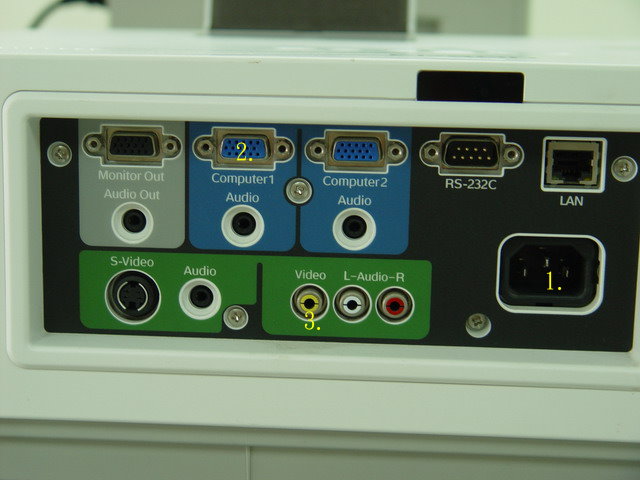

二、單槍背面線材接法：

1、電源線接頭

2、連接到NB端VGA的接頭

3、連接到DVD播放器的視訊端

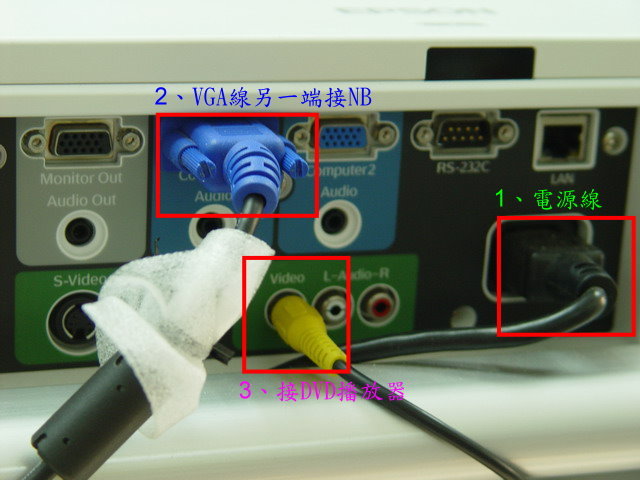

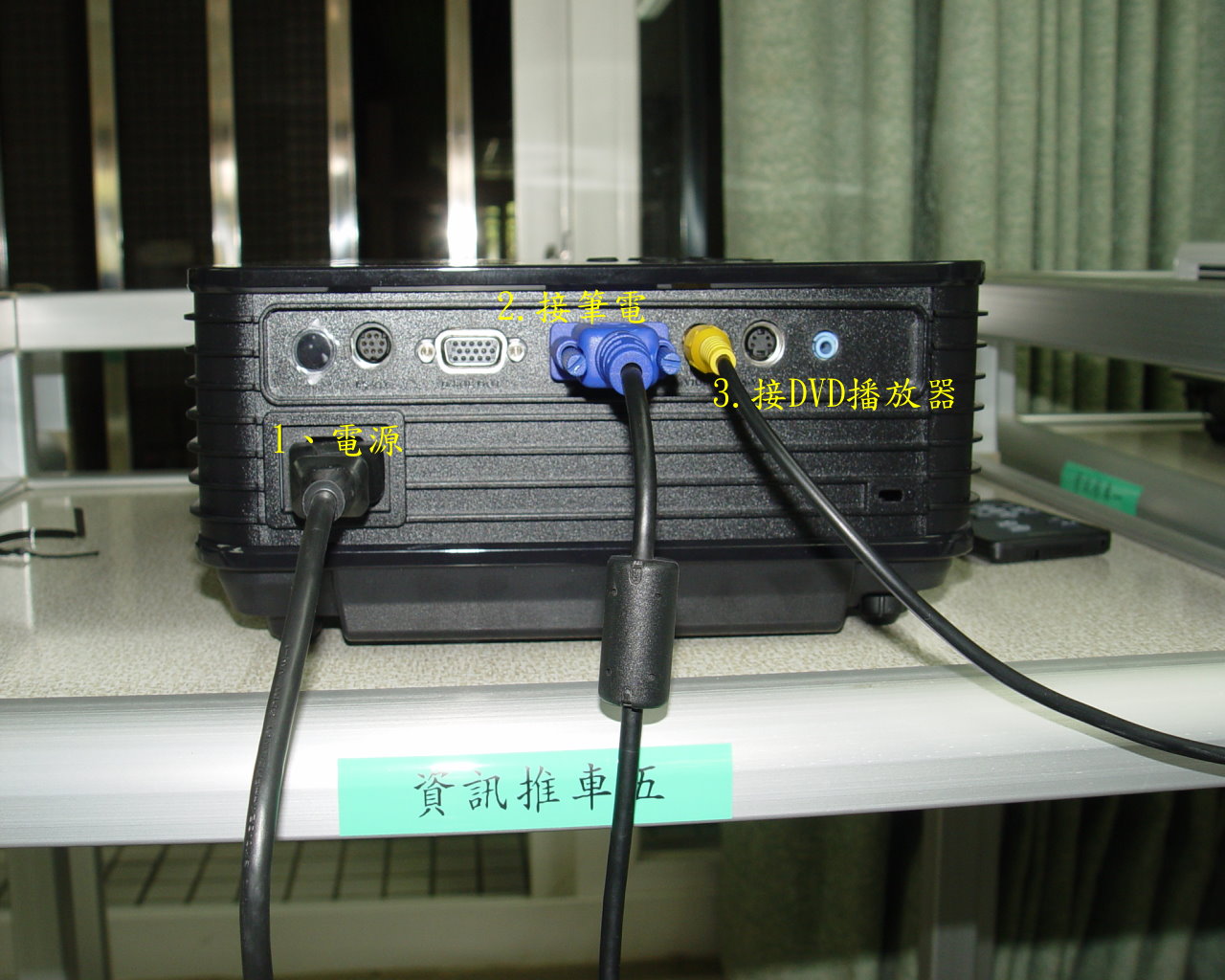

 二、單槍背面線材接法

1、電源線接頭

2、連接到NB端VGA的接頭

3、連接到DVD播放器的視訊端

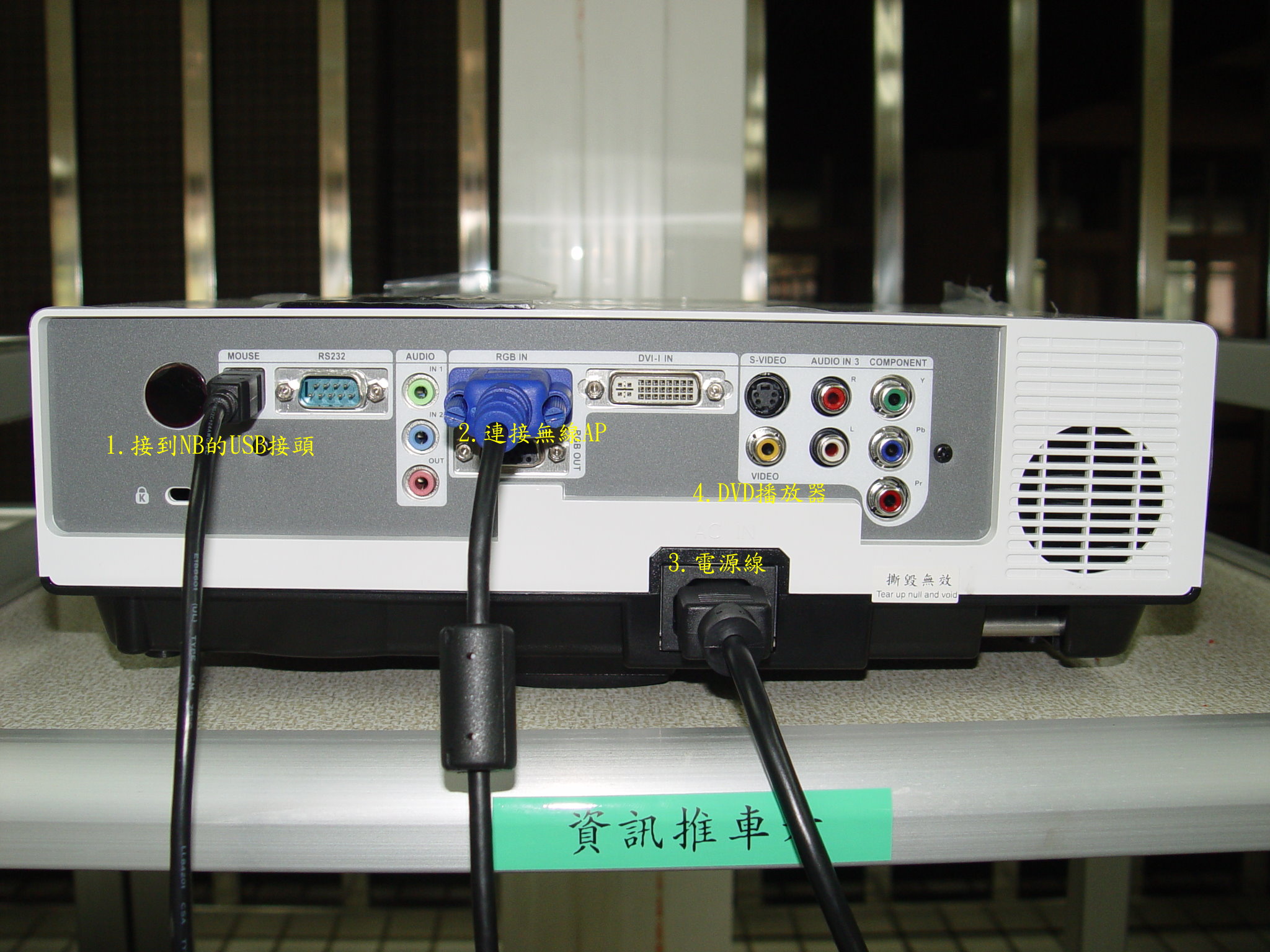

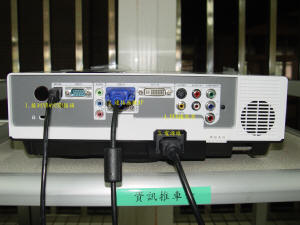

 二、單槍背面線材接法

1、MOUSE線連接NB的USB接頭

2、連接無線AP的VGA接頭

3、電源線接頭

4、連接到DVD播放器的視訊端

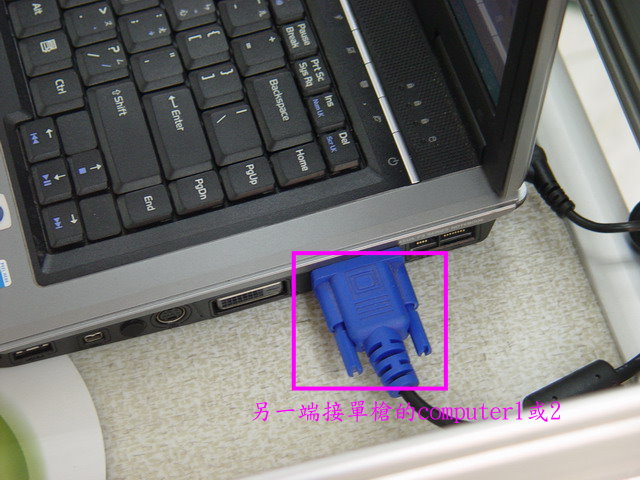

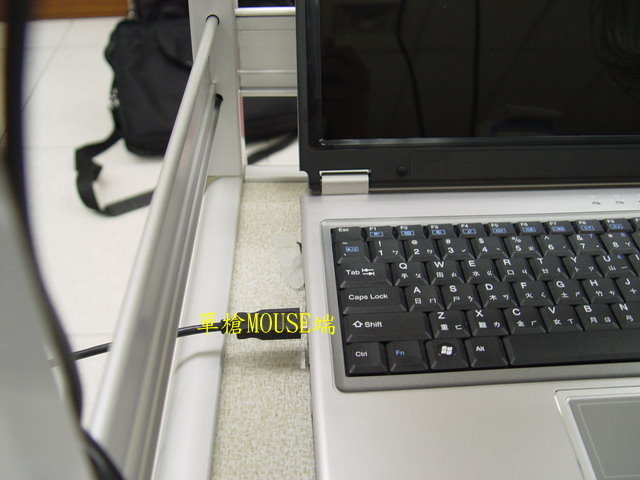

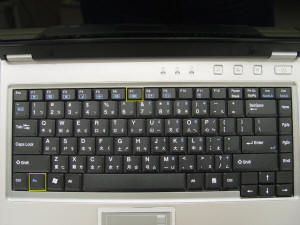

三、筆電VGA線位置，每台筆電位置不完全相同 三、筆電VGA線位置，每台筆電位置不完全相同 三、單槍MOUSE連接筆電USB端

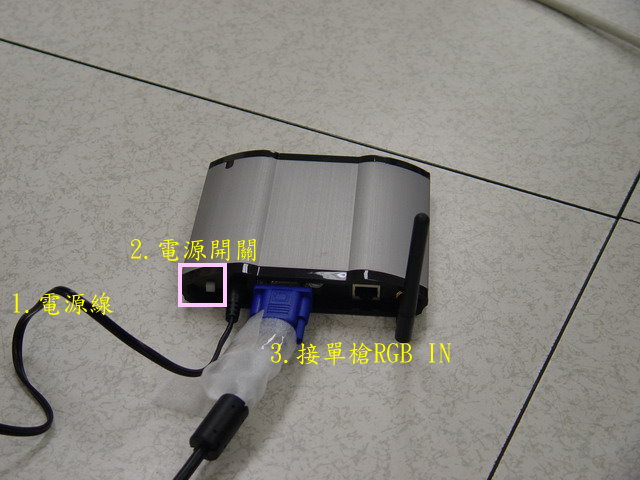

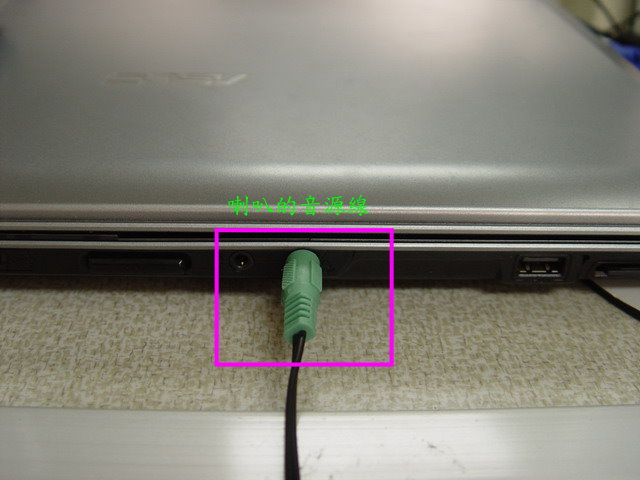

四、使用筆電播放影音喇叭音源線接在筆電位置 四、使用筆電播放影音喇叭音源線接在筆電位置 四、無線AP連接圖：

1、電源線

2、電源開關

3、藍色VGA線連接單槍RGB IN端

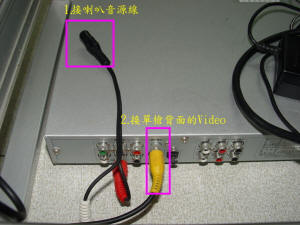

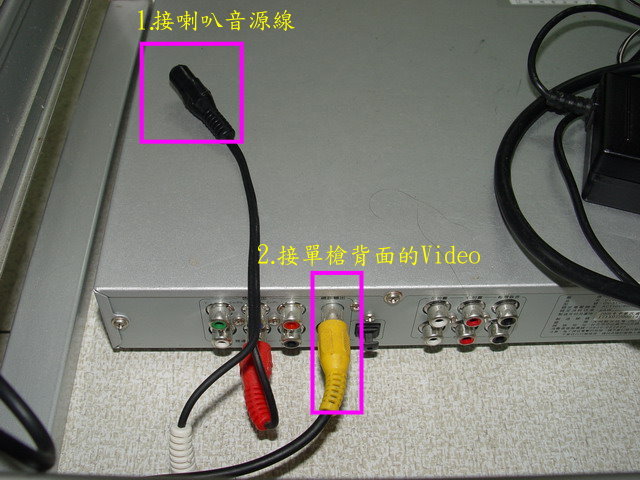

五、DVD播放器安裝：

1、單獨使用DVD播放器喇叭音源要接在此處。

2、單槍VIDEO連接在視訊端。

 五、DVD播放器安裝：

1、單獨使用DVD播放器喇叭音源要接在此處。

2、單槍VIDEO連接在視訊端。

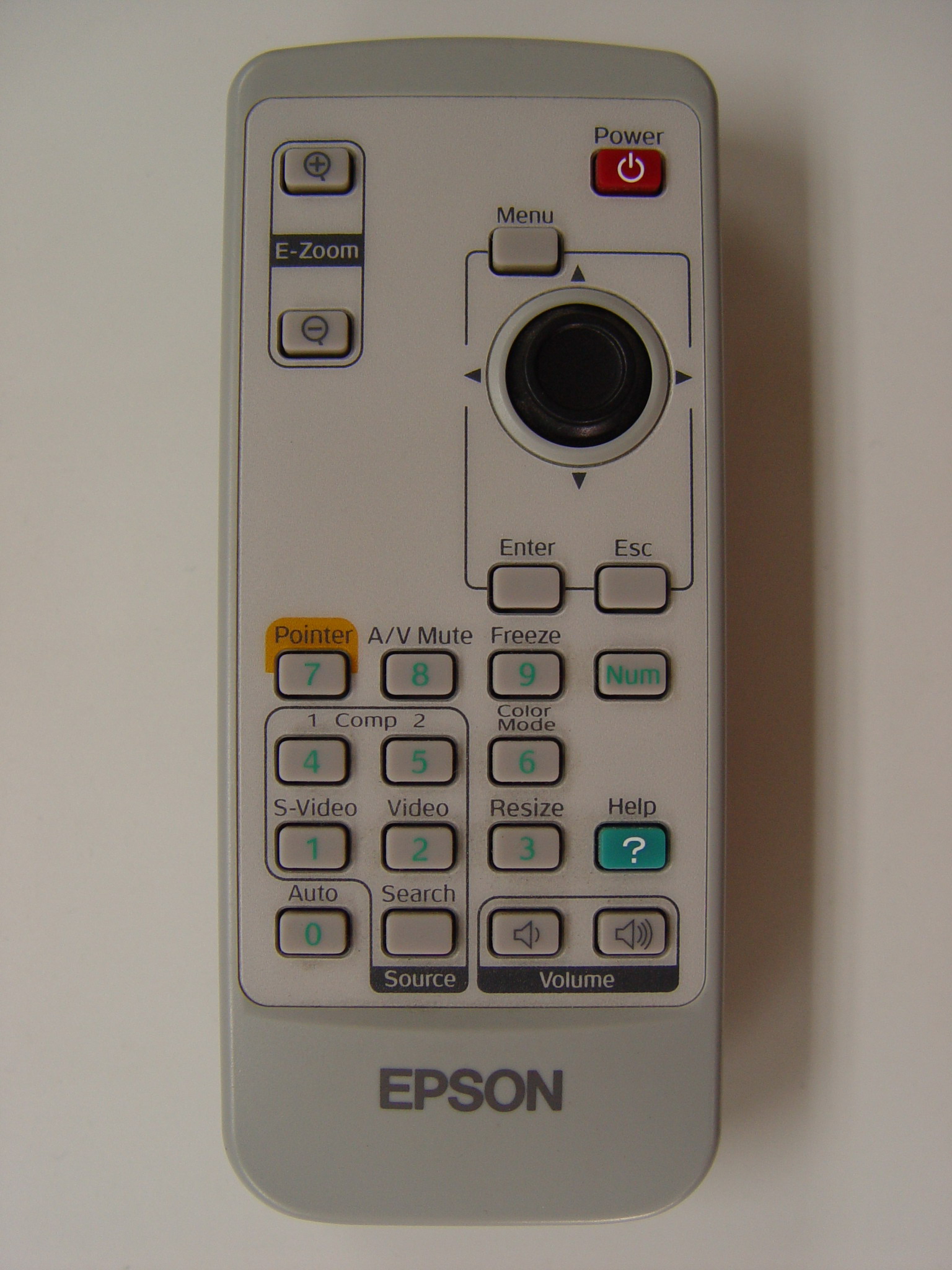

 五、遙控器

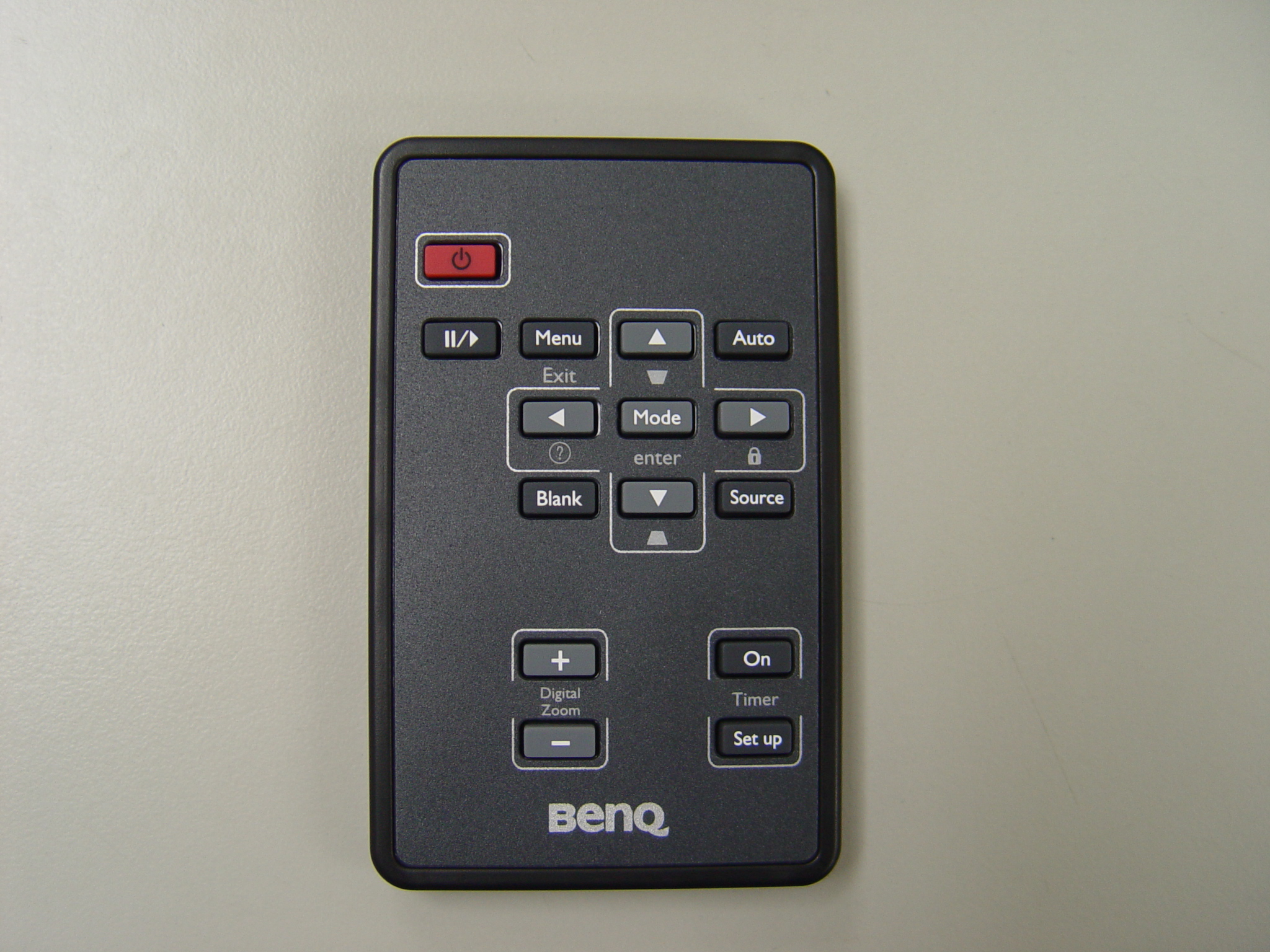

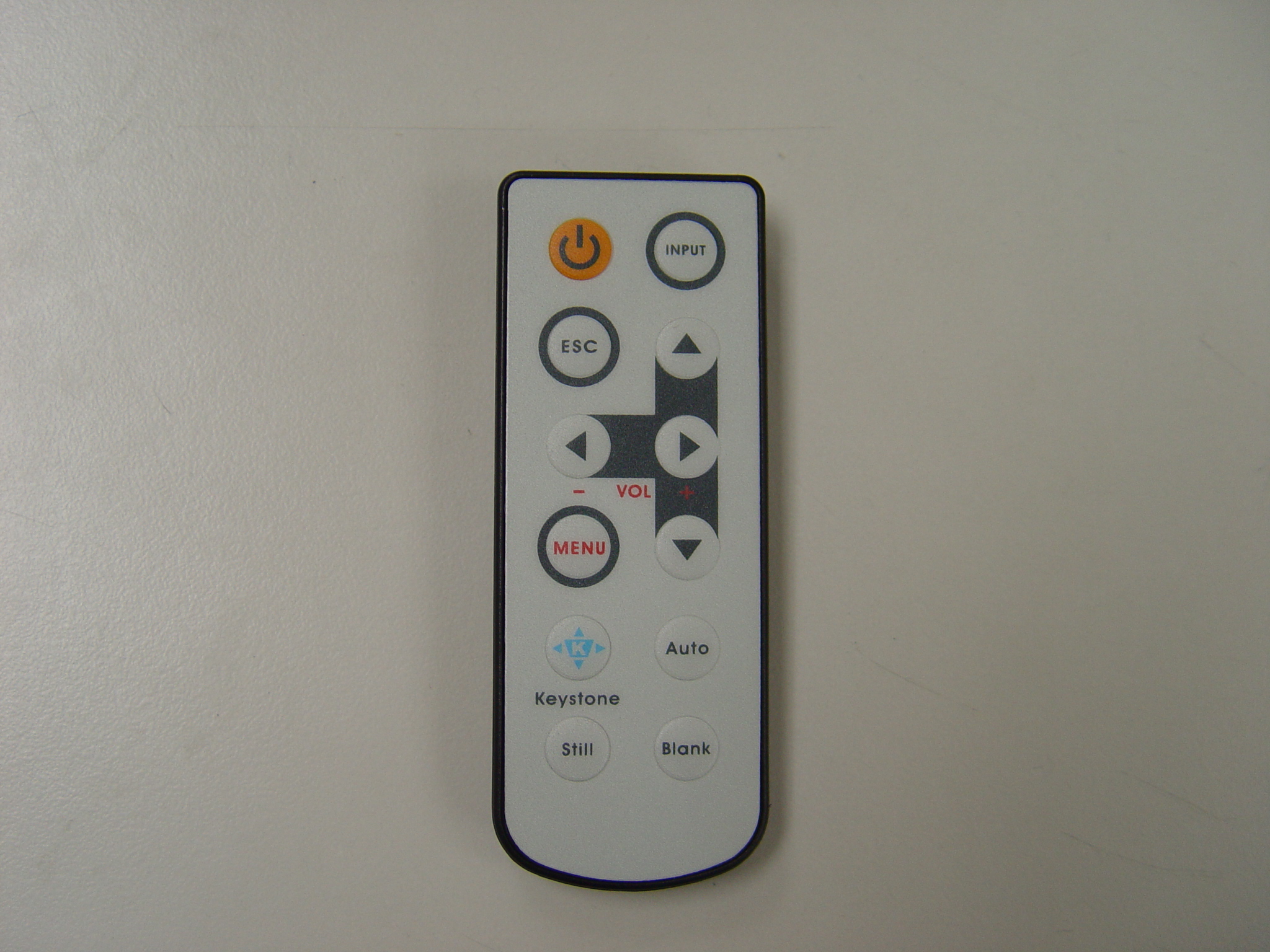

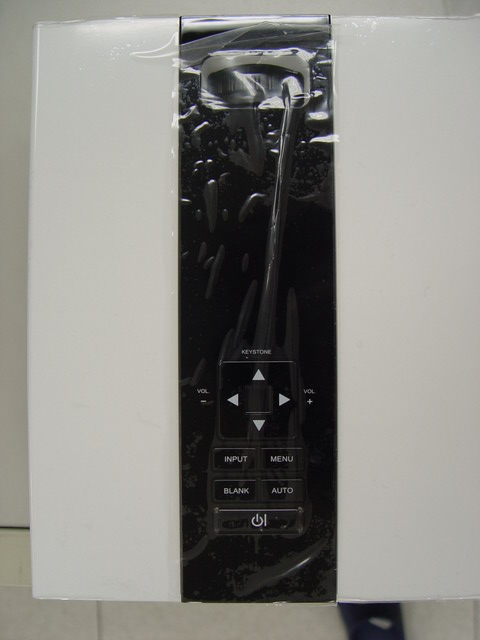

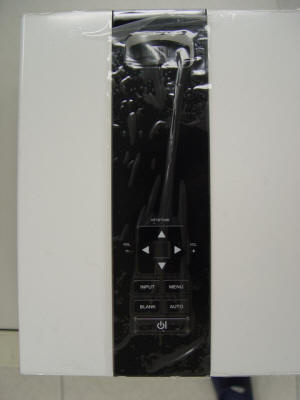

六、遙控器： 六、遙控器： 六、單槍面板：

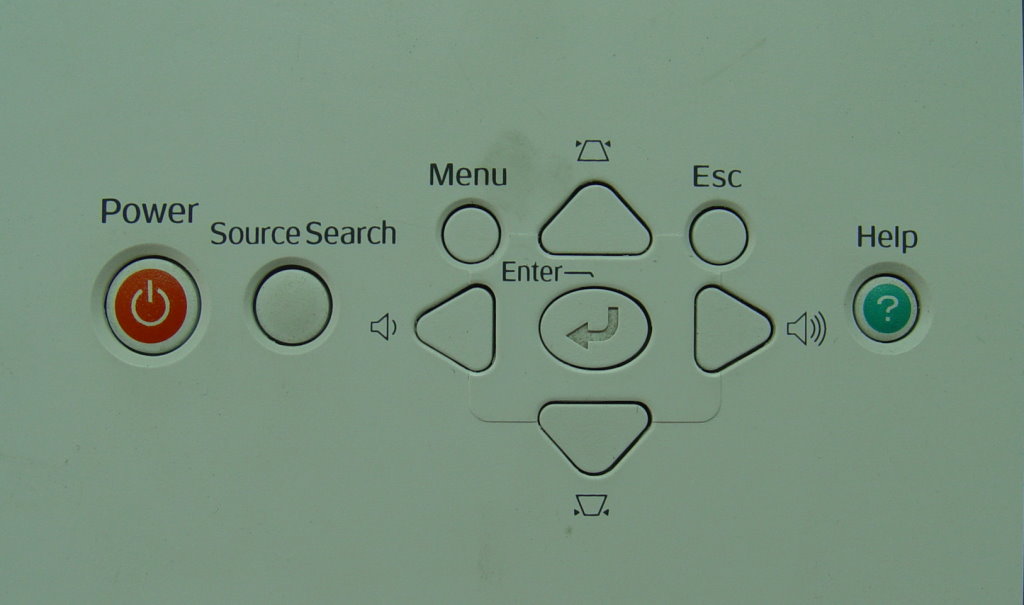

七、單槍面板：

1、Power
(單槍電源開關，開機按一下，關機連按2下)

2、Source Search
(找不到NB用此按鈕尋找)

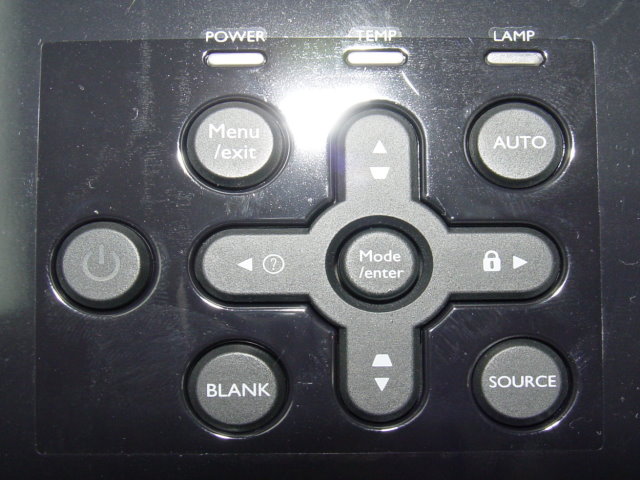

 七、單槍面板：

1、電源開關

2、source(尋找來源筆電)

3、Blank暫時將單槍畫面關閉

 七、DVD播放器安裝：

1、單獨使用DVD播放器喇叭音源要接在此處。

2、單槍VIDEO連接在視訊端。

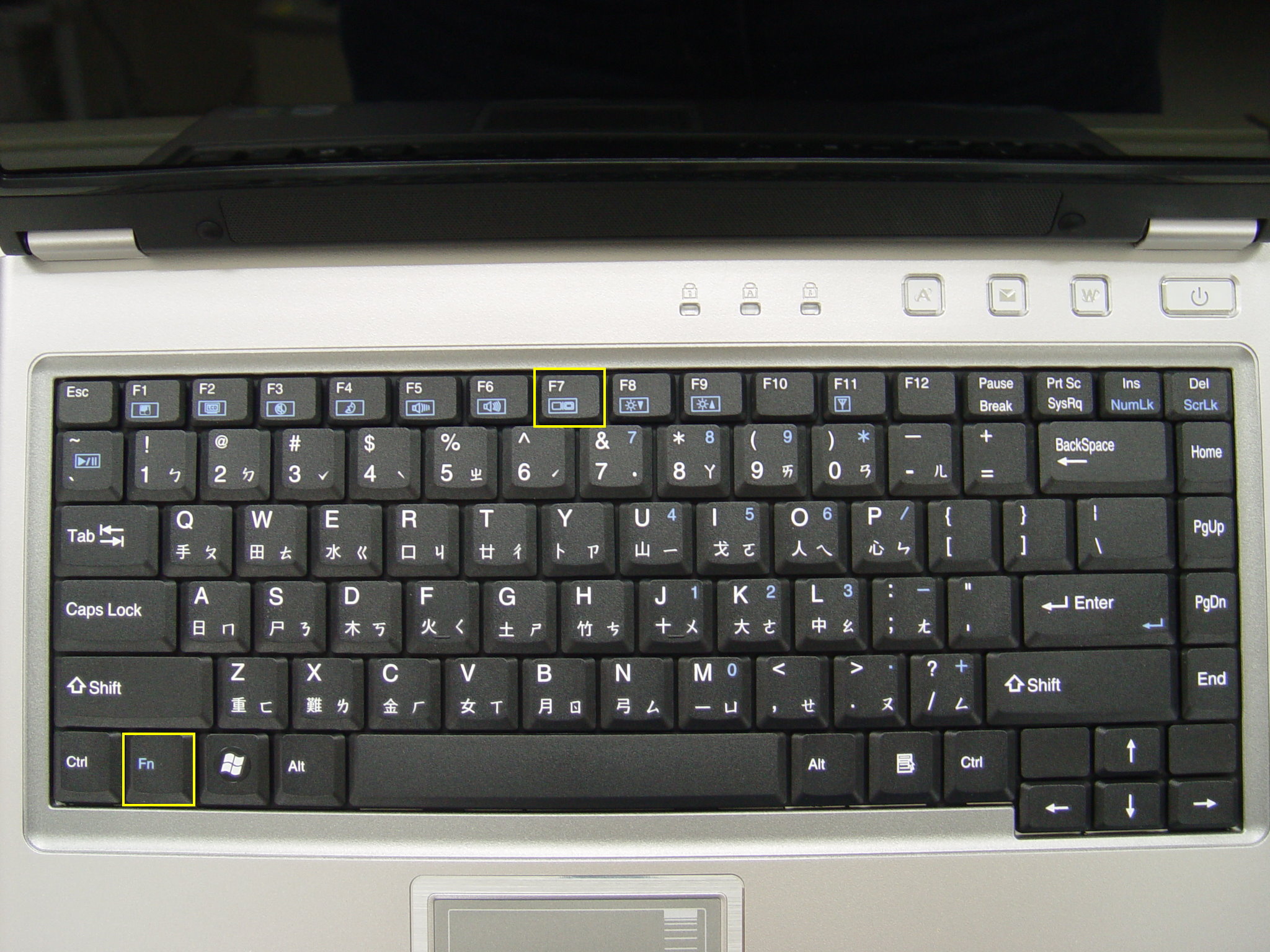

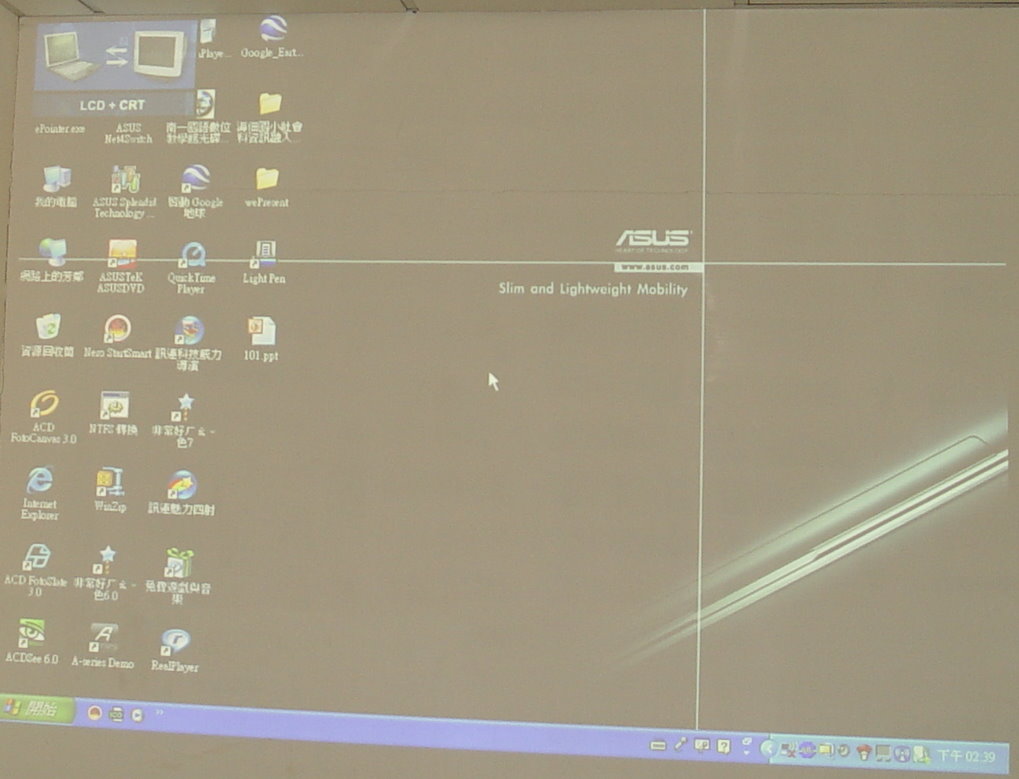

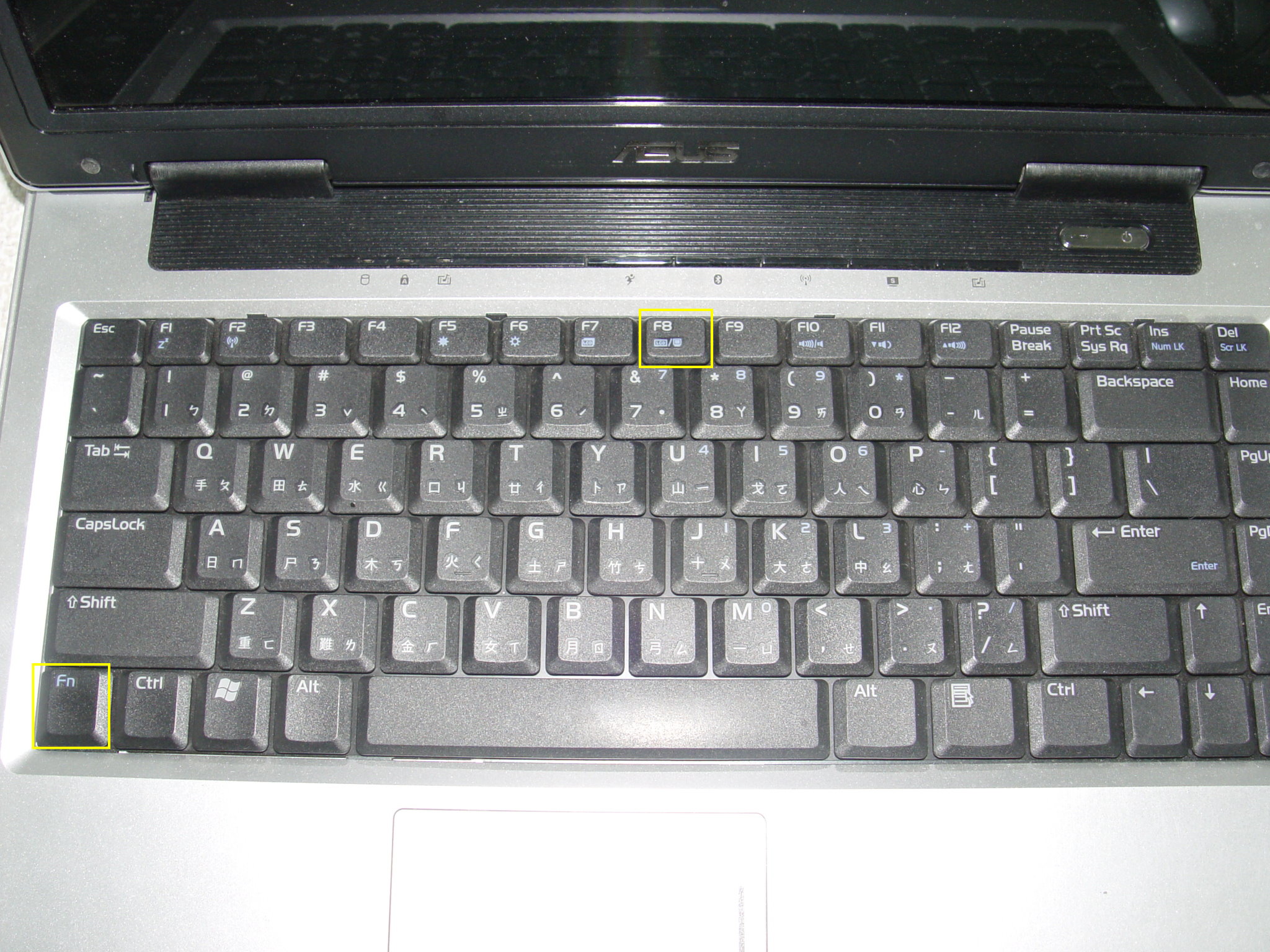

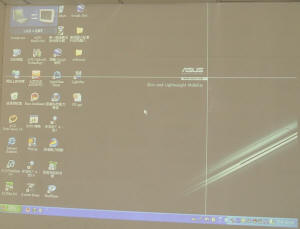

八、單槍Search不到筆電時：

1、按筆電【Fn】+【F8】有的筆電是
                  【Fn】+【F7】

會有三個選項：

Ａ、LCD only

B、CRT only

C、LCD + CRT (選這項)

 八、單槍Search不到筆電時：

1、按筆電【Fn】+【F8】有的筆電是
                  【Fn】+【F7】

會有三個選項：

Ａ、LCD only

B、CRT only

C、LCD + CRT (選這項)

 八、單槍Search不到筆電時：

1、按筆電【Fn】+【F8】有的筆電是
                  【Fn】+【F7】

會有三個選項：

Ａ、LCD only

B、CRT only

C、LCD + CRT (選這項)
LCD + CRT
 【Fn】+【F8】

 【Fn】+【F7】

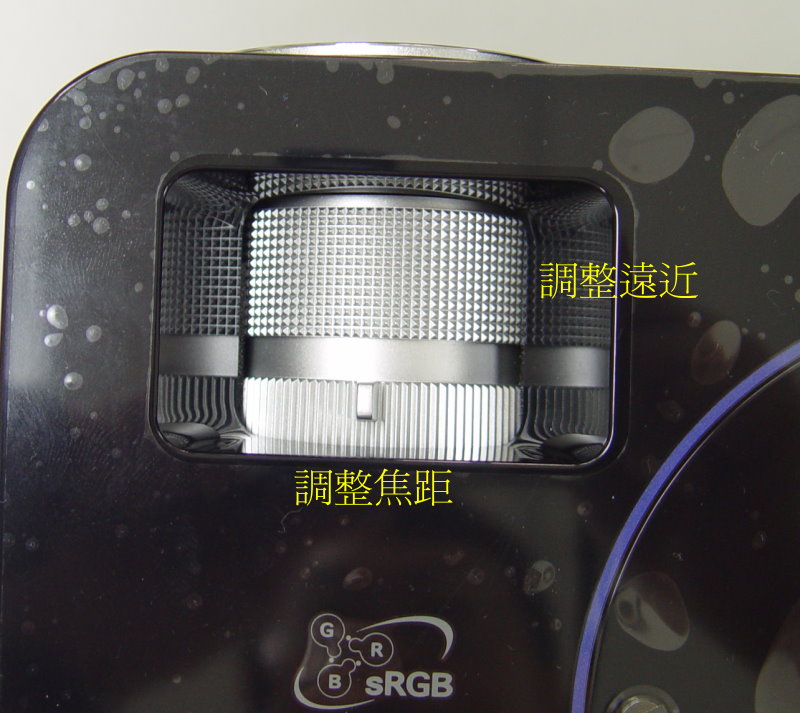

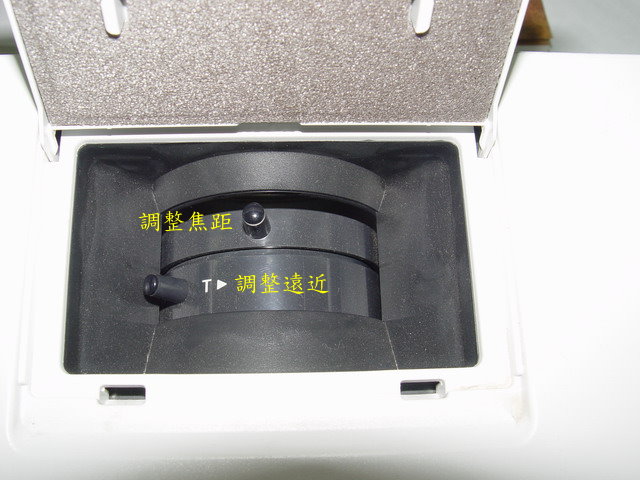

九、焦距及遠近調整 九、可以調整焦距 　
　
　 　 　
　 　 　
開機順序，先開筆電再開單槍，這樣單槍才能搜尋到筆電。

關機順序，先關單槍讓燈泡散熱(power連按2下，第一次下「詢問」第二次確定。)再關筆電。
